Постоянные магниты и их магнитное поле .
У каждого магнита есть южный (S) и северный (N) полюс.

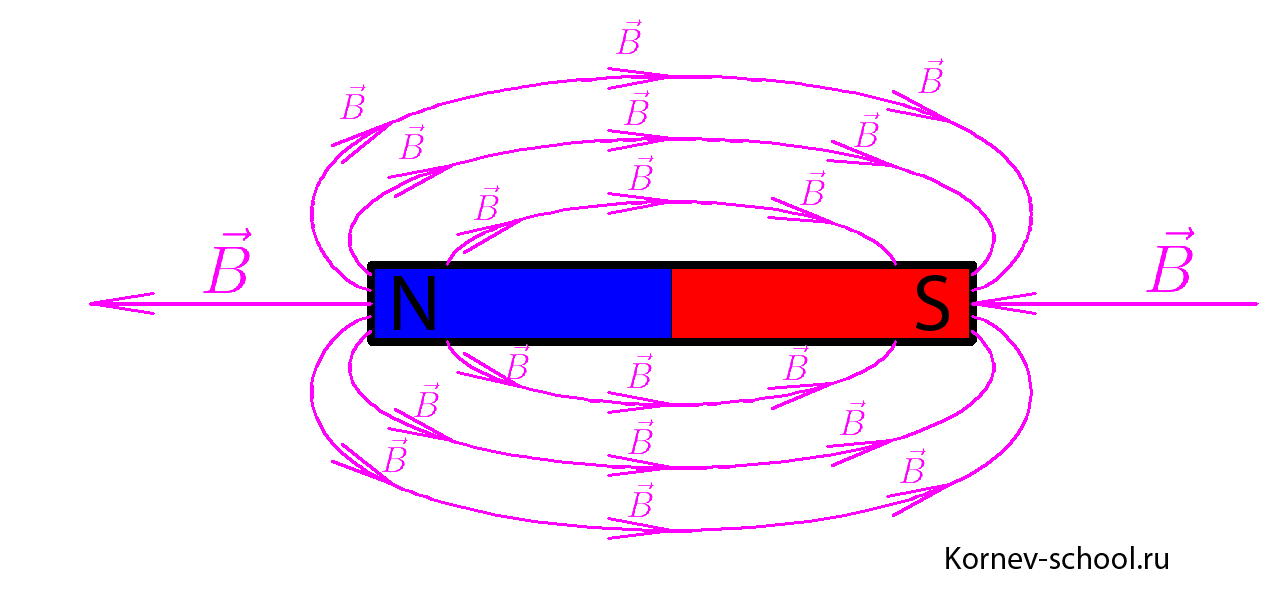

Линии магнитного поля выходят из северного полюса магнита и входят в южный полюс.

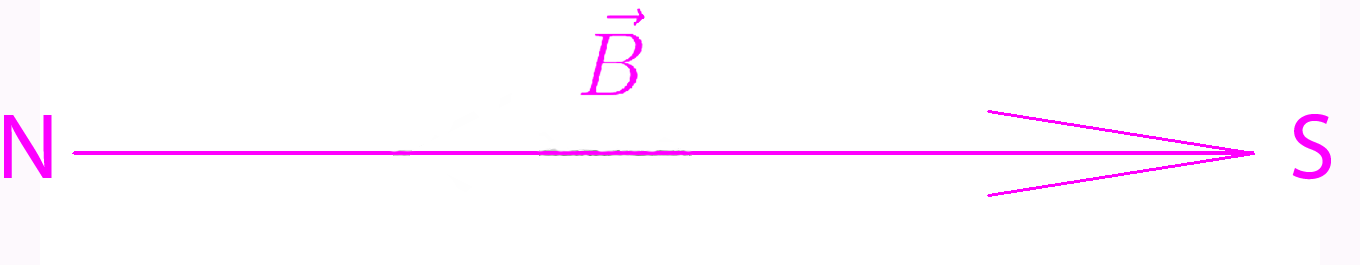

Магнитное поле всегда направлено от северного полюса к южному:

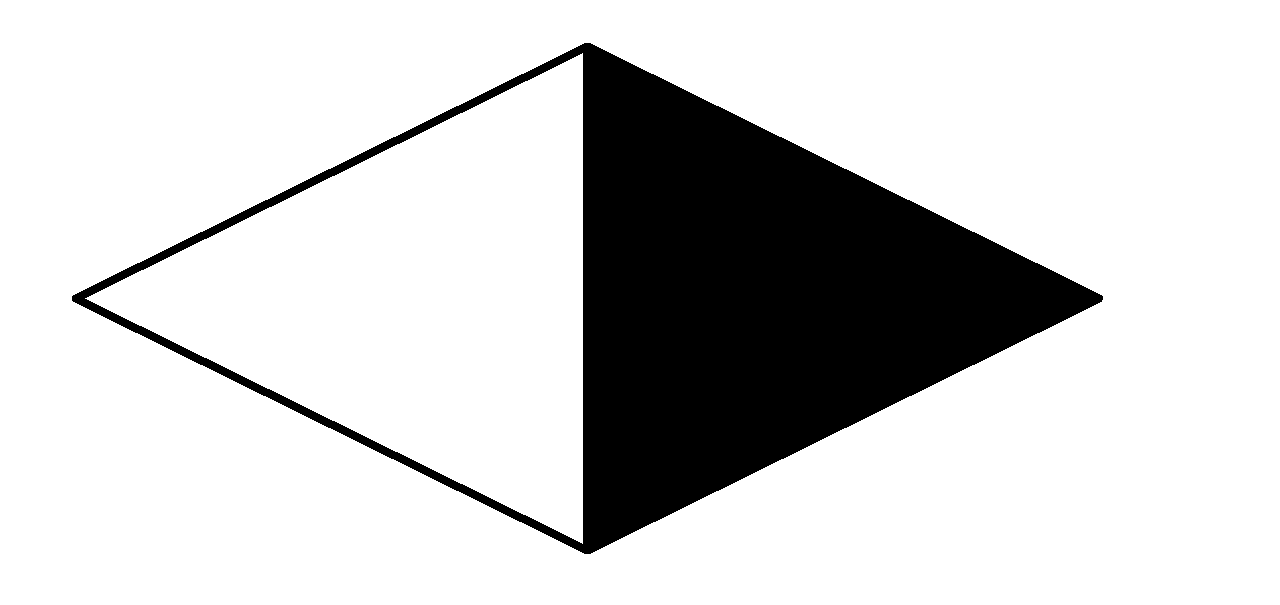

Компас изображается на рисунках вот так:
В задачах его чаще называют магнитной стрелкой, здесь он сильно увеличен, закрашенная часть это северный полюс стрелки \( N \)
а незакрашенная (левая) часть стрелки это ее южный полюс \(S . \)
Направление стрелки зависит от направления магнитного поля, в которое помещен компас.

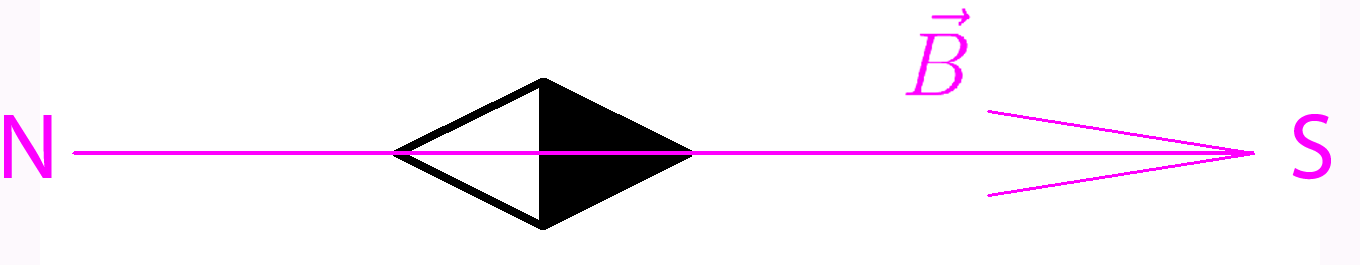

Северный (закрашенный) полюс стрелки всегда направлен к южному полюсу \( S \) магнитного поля:
Соответственно южный (незакрашенный) полюс стрелки всегда направлен к северному полюсу \( N \) магнитного поля:

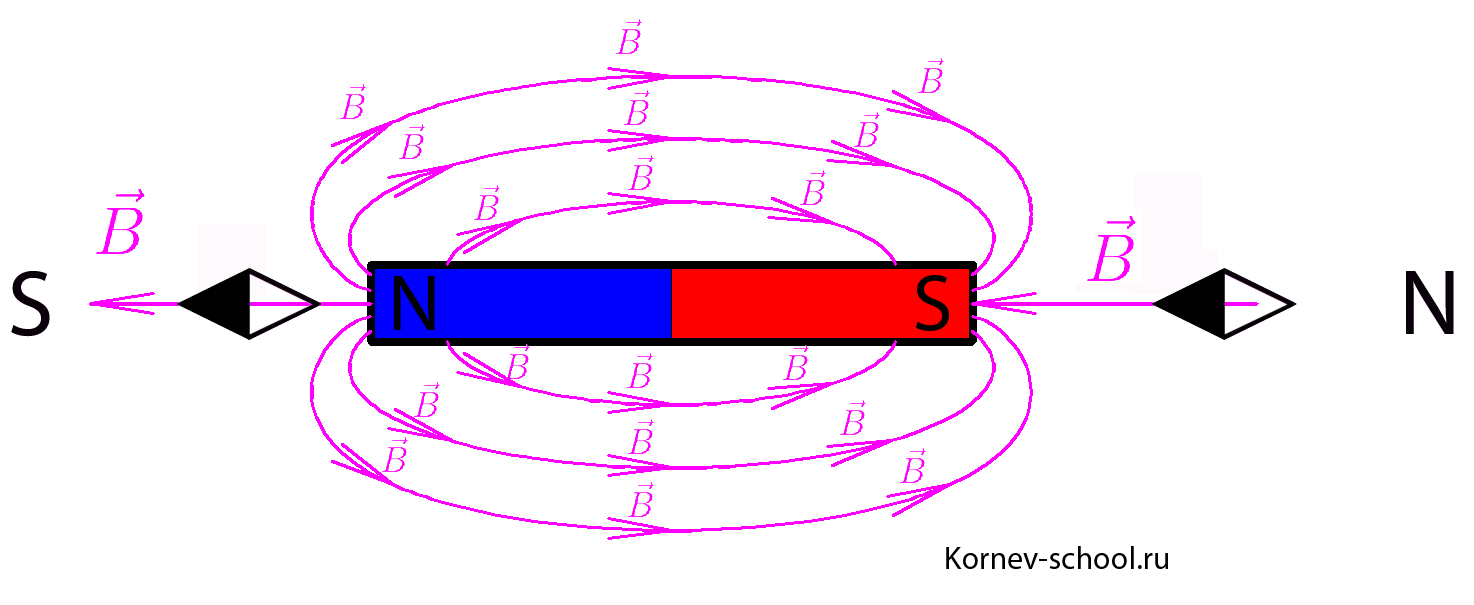

Покажем направление стрелок компасов помещенных к южному и северному полюсам магнита:
Задача 1:
На каком рисунке правильно изображено направление магнитной стрелки компаса, помещенного в магнитное поле ?
Показать ответ
Показать решение
Видеорешение
Задача 2:

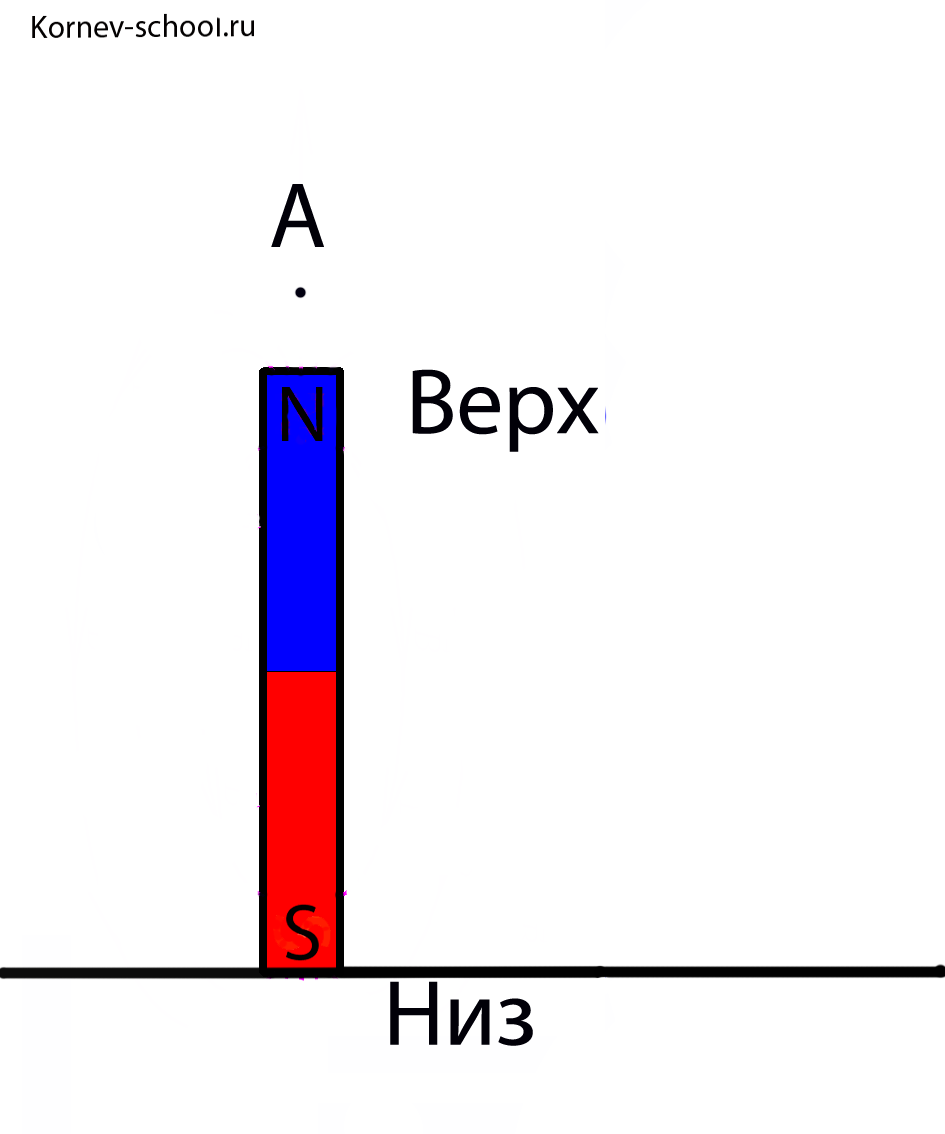

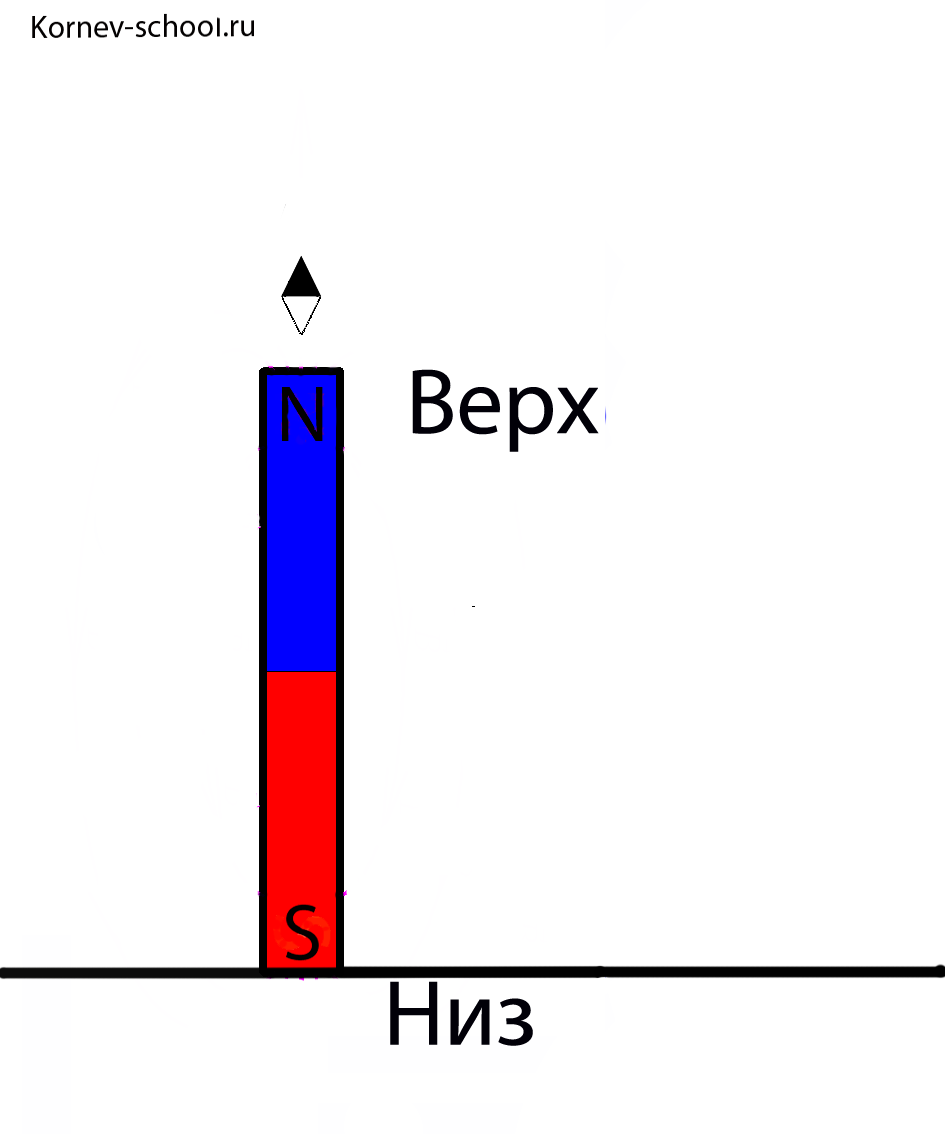

Постоянный магнит поставили вертикально на горизонтальную плоскую поверхность как показано на рисунке.
Куда будет направлен южный полюс магнитной стрелки компаса, если его поместить в точку \( A \), расположенную над магнитом циферблатом на наблюдателя?
Показать ответ
Показать решение
Видеорешение
Задача 3:
Постоянный магнит лежит на горизонтальном столе, как показано на рисунке.
В какой-то момент времени в точку \( M \) помещают компас таким образом, что мы видим его циферблат.
В какую сторону будет направлен северный полюс стрелки компаса?
Показать ответ
Показать решение
Видеорешение
Задача 4:

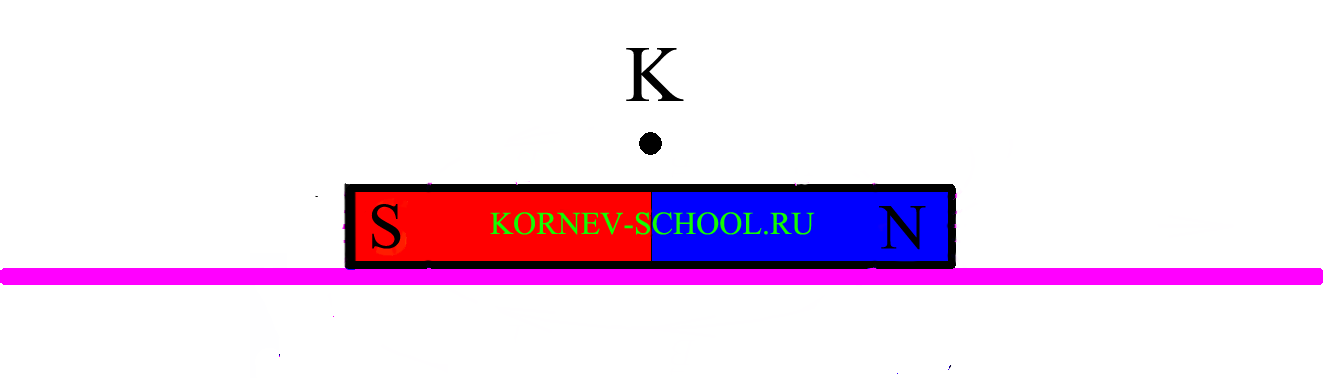

Куда будет направлен южный полюс магнитной стрелки при помещении ее в точку \( K \) ?
Показать ответ
Показать решение
Видеорешение
Задача 5:

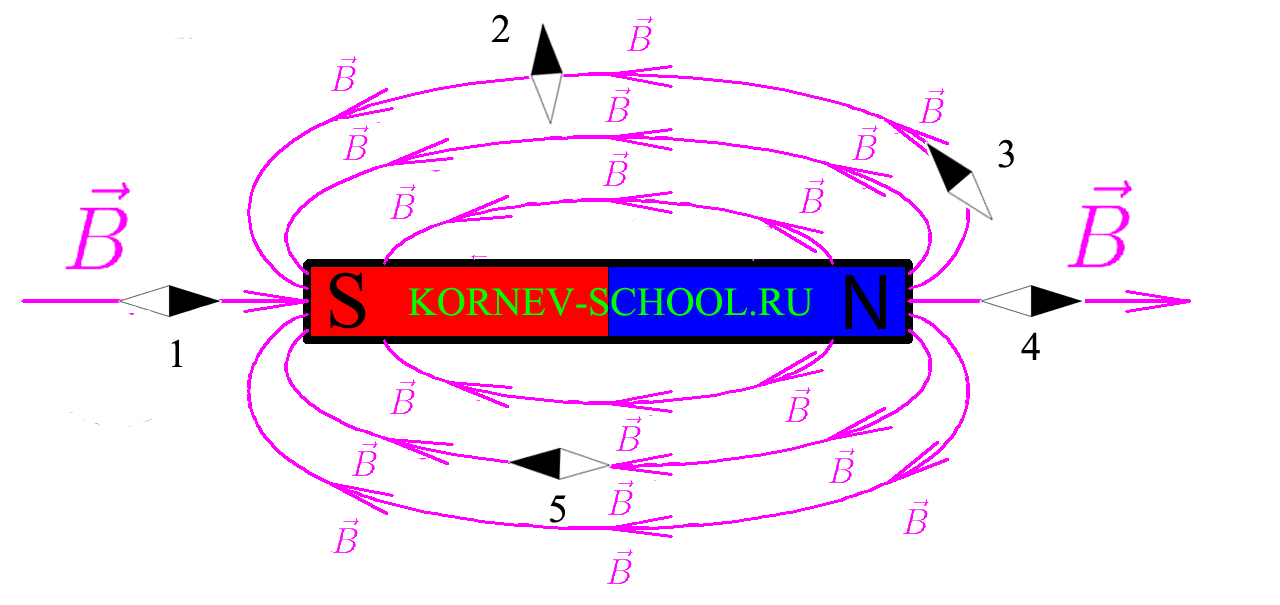

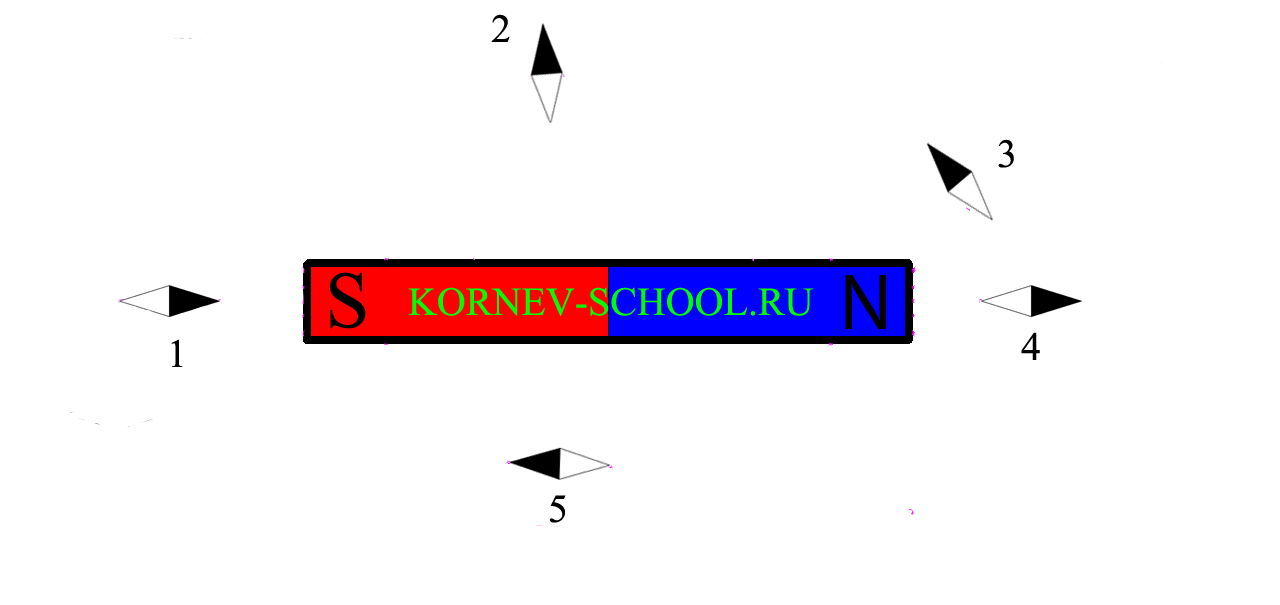

На рисунке изображены и пронумерованы положения магнитных стрелок компаса.
Выпишите номера тех позиций, где положения стрелок указаны верно.
Показать ответ
Показать решение
Видеорешение

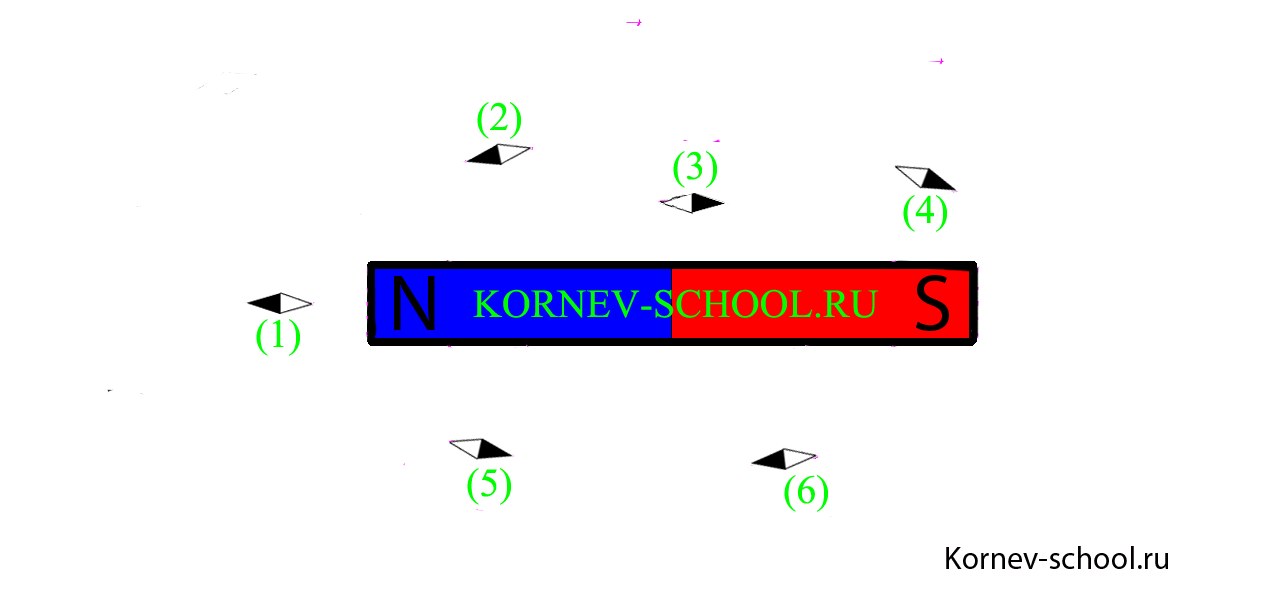

Задача 6:
На рисунке изображены и пронумерованы положения магнитных стрелок компаса.
Выпишите номера тех позиций, где положения стрелок указаны верно.
Показать ответ
Показать решение
Видеорешение
