Правило буравчика .
(оно же правило правого винта) .



Вокруг любого провода, по которому течет электрический ток создается магнитное поле.
Линии этого поля направлены по окружности.


Правило буравчика:
Если направление поступательного движения оси буравчика (винта) совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением вектора магнитной индукции поля, создаваемого этим током.



Буравчик это тоже самое что и штопор. Если мы вворачиваем штопор в пробку, то есть ось штопора движется вниз, то его ручка движется по часовой стрелке.
Так же если ток в проводнике направлен "от нас", то магнитное поле направлено по часовой стрелке.
Правило буравчика
Знак \( \bigotimes \) означает, что ток \( \vec{I} \) направлен от нас, то есть от наблюдателя

Знак \(\bigodot \) означал бы на нас.

Здесь по сути этот кружочек \( \bigcirc \) есть поперечное сечение провода. Если не понятно что такое поперечное сечение, то представим, что провод это циллиндрик, просто очень длинный и узкий, батон колбасы это тоже циллиндр, если отрезать(рассечь поперек), будет кружочек и там и там.

Направление магнитного поля и направление вектора магнитной индукции это одно и тоже.

Чаще всего направление магнитного поля вокруг проводника нас будет интересовать в квадрантах (крайних точках окружности)
Для этого приведем упрощенный вариант чертежа:
Правило буравчика

Если же если ток в проводнике направлен "на нас", то магнитное поле направлено против часовой стрелки. Правило буравчика
И упрощенный вариант для крайних точек:

Правило буравчика

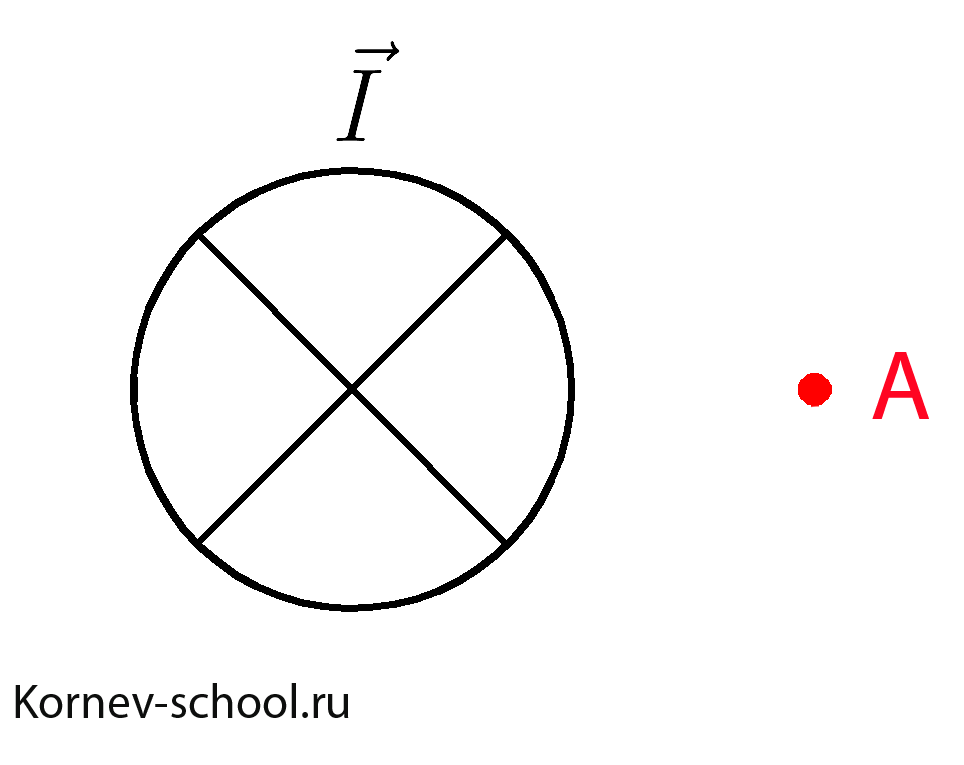

Задача 1.

В какую сторону направлено магнитное поле, создаваемое проводником в точке \(A \) ?
Правило буравчика




Ответ: Вниз

Правило буравчика

Вниз

ПОЗЖЕ

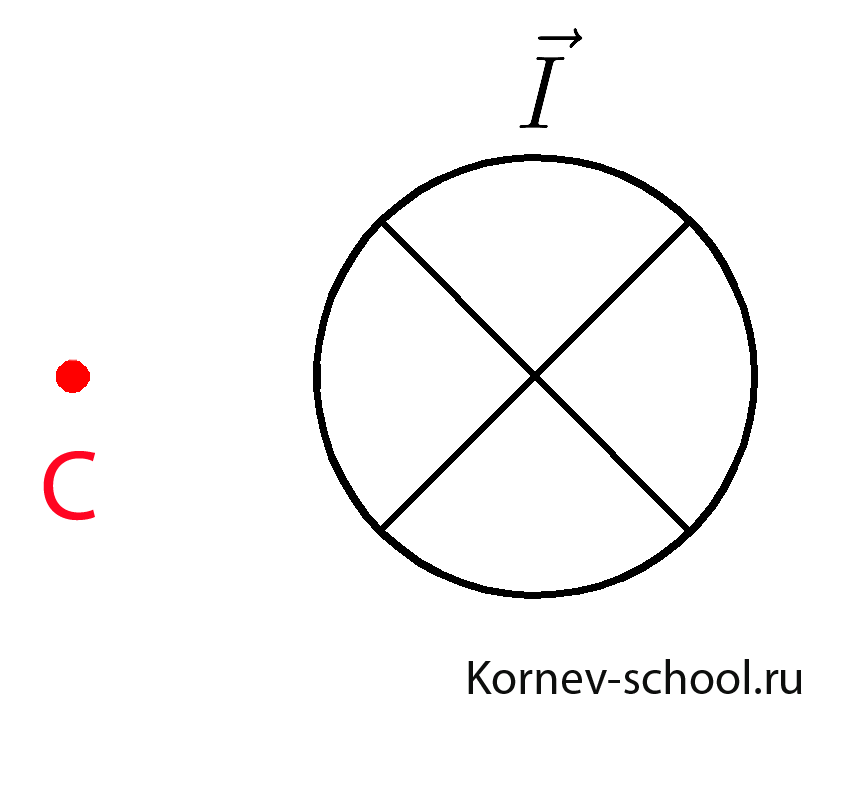

Задача 2.

В какую сторону направлено магнитное поле, создаваемое проводником в точке \(C \) ?
Правило буравчика




Ответ: Вверх

Правило буравчика

Вверх

ПОЗЖЕ

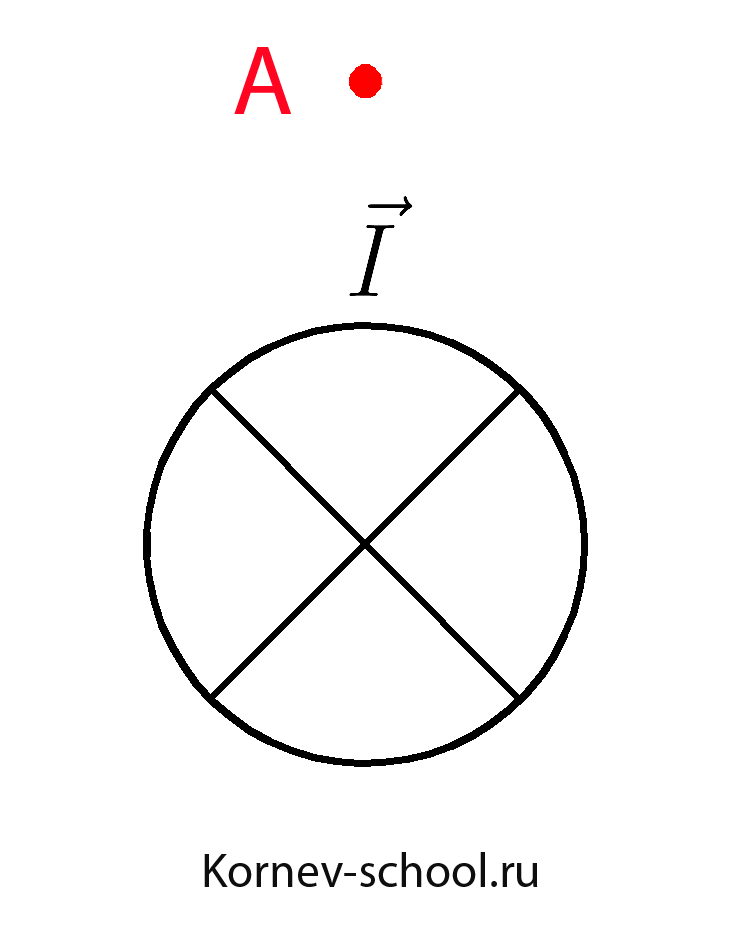

Задача 3.

Куда направлен вектор магнитной индукции в точке \(A \) ?
Правило буравчика




Ответ: Вправо

Правило буравчика

Вправо

ПОЗЖЕ

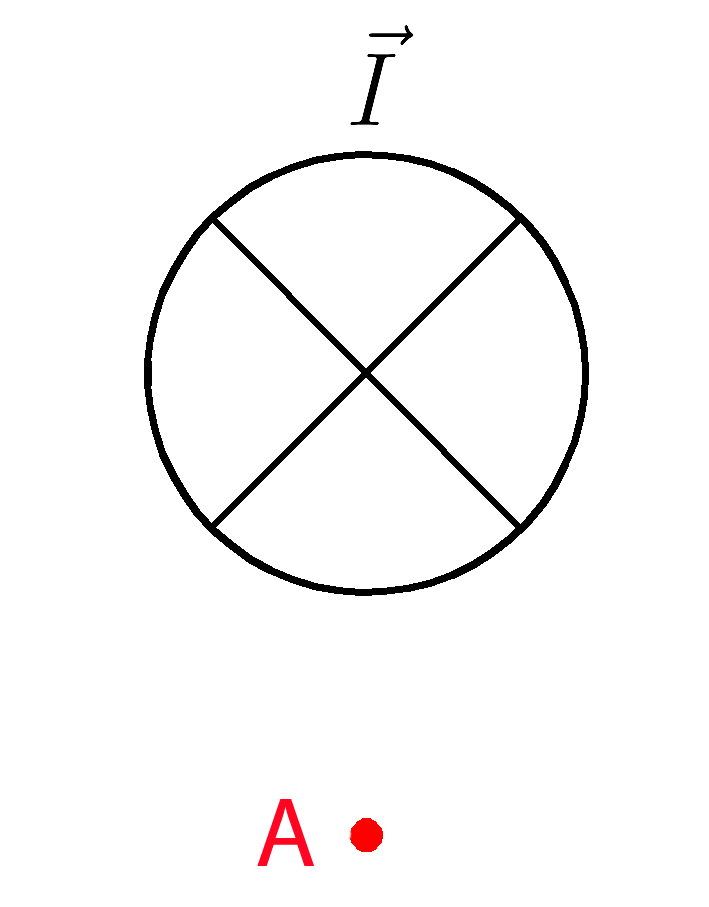

Задача 4.

Куда направлено магнитное поле, создаваемое проводником в точке \(A \) ?
Правило буравчика




Ответ: Влево

Правило буравчика

Влево

ПОЗЖЕ




Задача 5.

Куда направлен вектор магнитной индукции в точке \(K \) ?
Правило буравчика




Ответ: Влево

Правило буравчика

Влево

ПОЗЖЕ
